引言：減速機按照功率分為大功率減速機和小功率減速機，分別應用于不同的領域。小功率減速機也稱為小型減速機或微型減速機。本文主要通過小型減速機配件解析和安裝指南，來進一步了解小型減速機。

小型減速機是減速機中的一種，因其體積小故被稱為小型減速機，也被稱為微型減速機。減速機是一種由封閉在剛性殼體內的齒輪傳動、蝸桿傳動、齒輪-蝸桿傳動所組成的獨立部件，常用作原動件與工作機之間的減速傳動裝置。

減速機是通用配套件，應用行業非常廣泛，這就決定了客戶群體是非常廣泛的。礦山，港口，電廠，鋼鐵廠等等是大型減速機的客戶。在包裝機械、印刷機械、彩盒機械、小型生產線、輸送帶、傳送帶、電子儀器、自動化設備、模切沖型機、絲印移印機、分條機、食品機械、化工、紡織設備等都廣泛采用小型減速機。同時，小型減速機產品還廣泛應用于自動化產業、工業機器人、數控機床等領域。

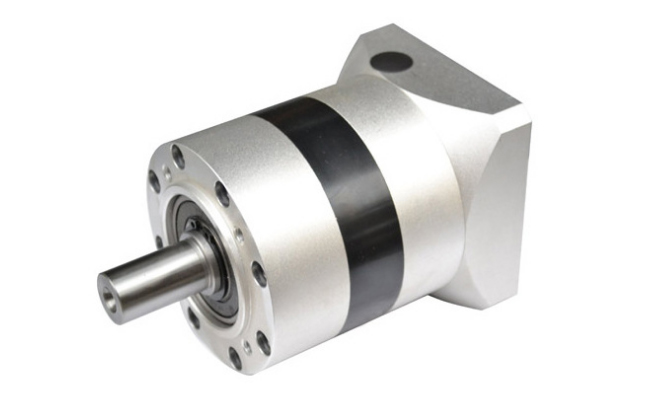

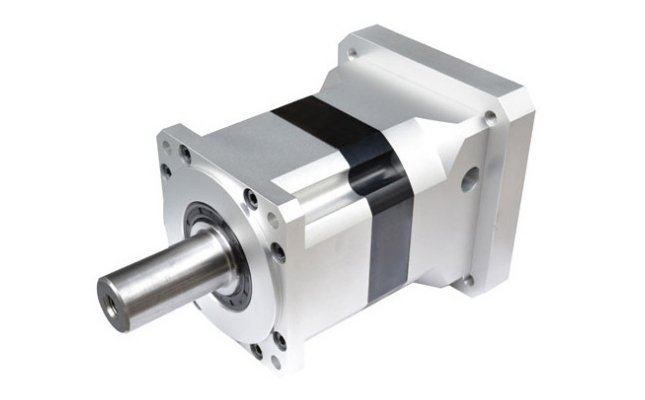

小型減速機配件解析

減速機的配件，直接決定了減速機的性能和品質，所以在關注小型減速機的時候，特別要注重小型減速機的配件。

1、滾針軸承

采用滿滾針結構，工時增加，承載力更強，加厚齒輪，更耐磨。

2、高強雙支撐

輸出行星架采用一體式(雙支撐)的結構設計，前后軸承打跨距分布于箱體內，形成穩定的一體式結構，以確保較高的扭轉剛性和精度。

3、雙螺栓鎖緊

輸入軸與鎖緊裝置采用一體化設計，雙螺栓對稱分布，達到動平衡同時，通過雙螺栓的強力鎖死，有效防止電機軸傳動打滑，實現高精度。

4、高剛性齒圈

輸出殼體采用一體化設計，采用優質鋼材，經熱鍛成形，從而獲得較高的材料密度。一體化設計能保證所有幾何尺寸一次性加工完成，與其他內嵌式、夾裝式等結構相比具有更高的精度和強度。

5、輸入法蘭

輸入法蘭采用鋁鎂合金，獨特的模塊化連接法蘭，表面氧化處理完全采用型材基架，杜絕鑄件。

小型減速機安裝指南

減速機或減速電機只能按其給定的安裝方式進行裝配與安裝。小型減速機支承結構必須滿足以下特性：平穩，防震，剛性好，不發生扭曲。

凸緣固定所允許的最大平整度偏差：

減速機規格67：最大0.4mm；

減速機規格77~107：最大0.5mm；

減速機規格137~147：最大0.7mm；

減速機規格157~187：最大0.8mm。

安裝時不要將外殼地腳和安裝凸緣交錯擰緊，且注意其允許承受的橫向拉力和軸向拉力。請您采用精度等級為8.8的螺栓來堅固安裝減速機。

請您采用精度等級為10.9的螺栓來堅固安裝以下的減速機：

帶有法蘭盤，型號為RF37，R37F120mm；

帶有法蘭盤，型號為RF47，R47F140mm；

帶有法蘭盤，型號為RF57，R57F160mm。

油位控制螺栓和放油螺拴以及排氣閥必須客易進行檢修。在此情況下請您檢查規定的與安裝方式相適應的注油潤滑方式。工作時，必須給減速機按要求加注足量的潤滑油。由于安裝方式的不同，油標可能有少許的偏差，這是在許可的公差范圍內。

本文分別從小型減速機的滾針軸承、高強雙支撐、雙螺栓鎖緊、高剛性齒圈、輸入法蘭等配件進行分析介紹，以及對小型減速機安裝上的指南，比較詳細地介紹了小型減速機配件與安裝的重要性。關注我們，了解更多關于小型減速機配件與安裝的知識吧。
